ER060/ER062发射接收器
ER060系列发射器和接收器形成一条贯穿烟囱或管道内部直径的光路，通过光缆连接到OPSIS气体连续排放监测系统。监测光产生于发射器内部的氙灯，同时投射到接收器。从接收器，监测光通过光缆传送到分析仪。
发射器和接收器都安装在外部管道的法兰上。 发射器用OPSIS PS150电源供电，同时把电源连接到主电路。发射器和接收器的内部由透明窗体保护，清洁压缩空气的持续吹扫，保持透明窗体的清洁。
共有两种类型的发射器和接收器： ER 060 适合连接一台分析仪和 ER 062 适合连接两台分析仪。
ER 060系列既可以用于CB 100校准槽系统手动校准，也可以用于ER 060 AUTO/ER 062 AUTO自动校准。
ER 060系统通过德国TUV标准的认证。
技术参数
|
发射器 |
接收器 |
材质 |
铝不锈钢合金 |
铝不锈钢合金 |
尺寸 (长*宽*高) |
305 × 295 × 250 mm |
385 × 200 × 115 mm |
重量 (大约.) |
9 kg |
7 kg |
口径 |
50mm |
50mm |
窗口材料 |
石英玻璃 |
石英玻璃 |
操作环境 |
–40°C~ + 50°C |
–40°C~+ 50°C |
保护等级 |
IP 54 |
IP 54 |
建议测量光程 |
1~5m |
1~5m |
安装附件 |
1 1/2" 螺纹套管 |
1 1/2" 螺纹套管 |
仪表空气接口管子外径 |
6mm |
6mm |

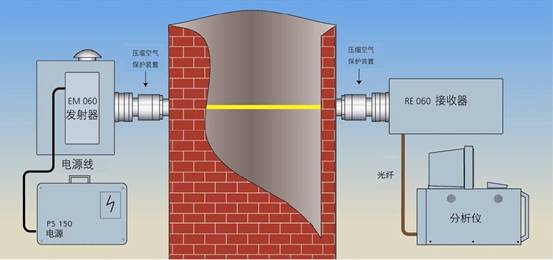

ER060发射与接收器的基本安装图

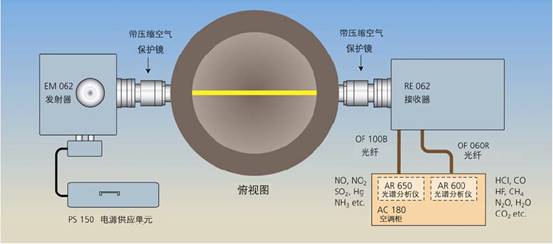

ER062发射和接收器的基本安装

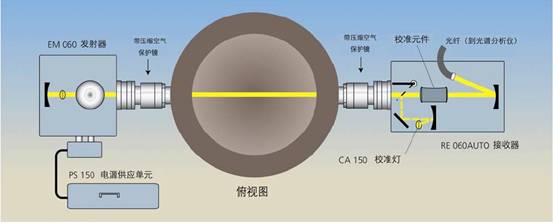

ER060auto系统搭建的基本配置
